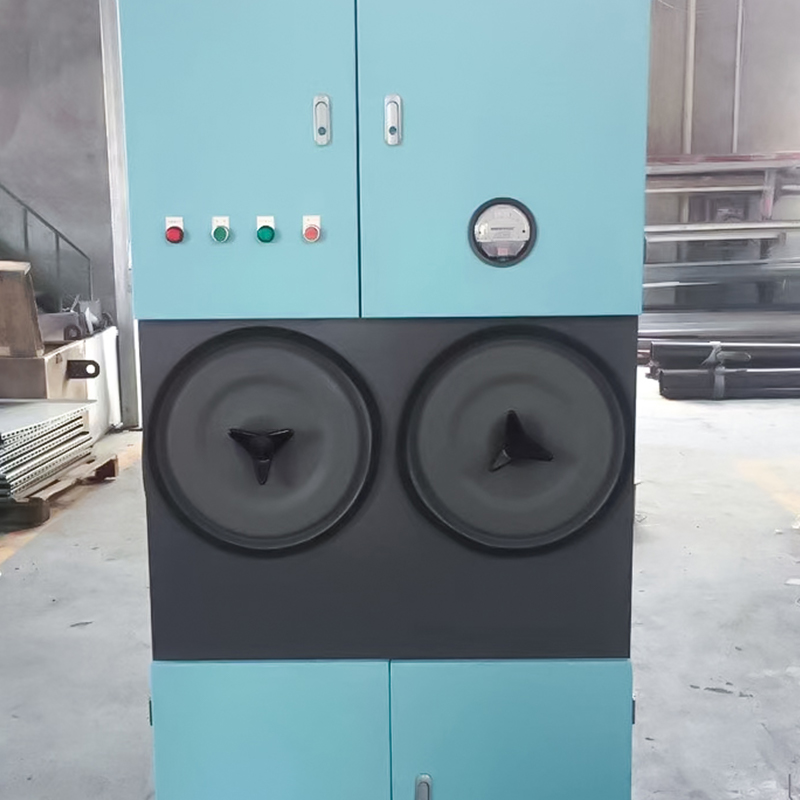

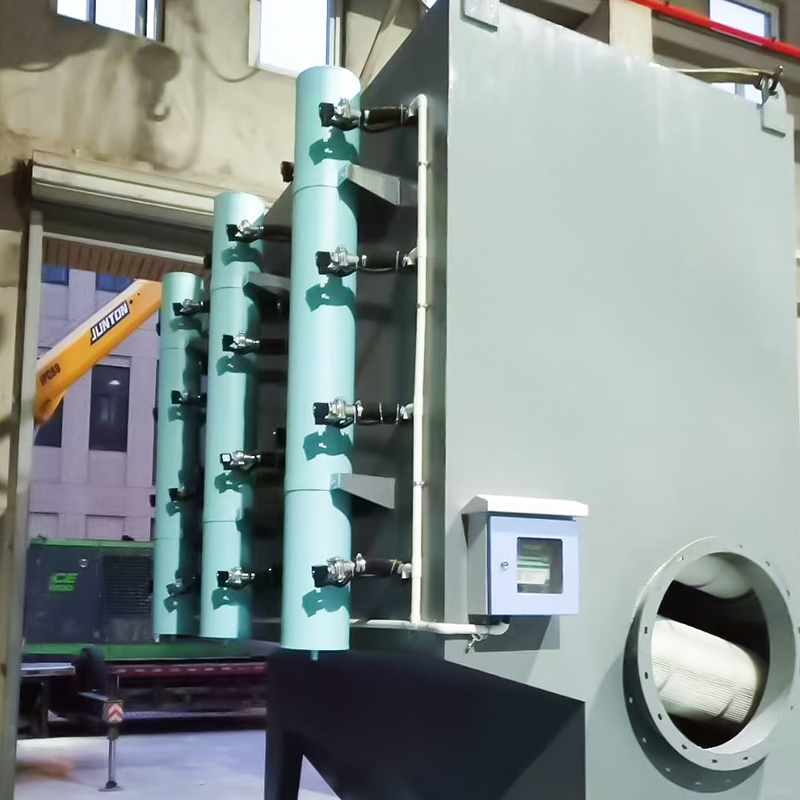

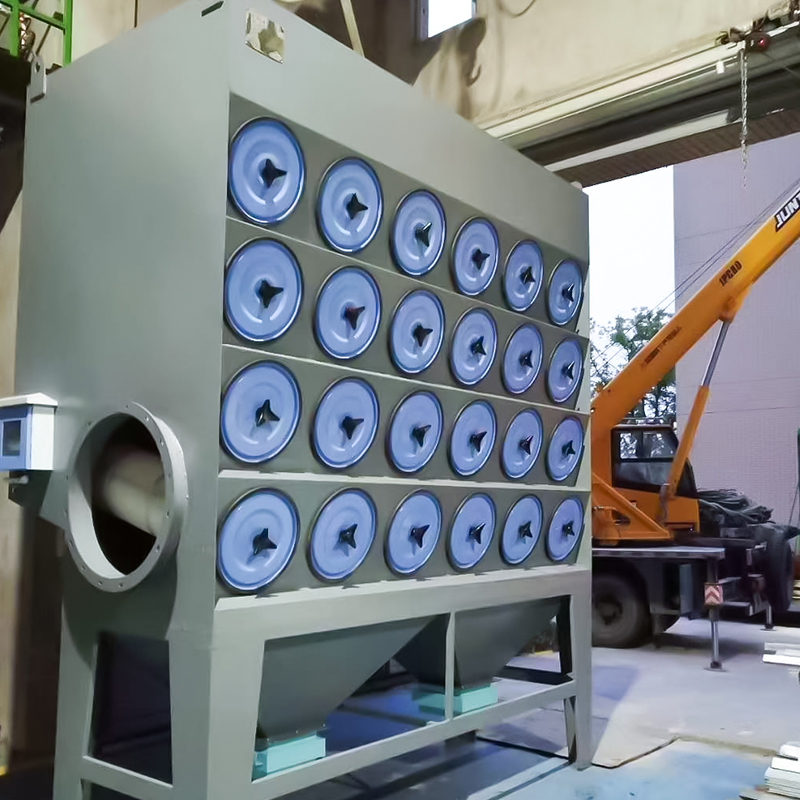

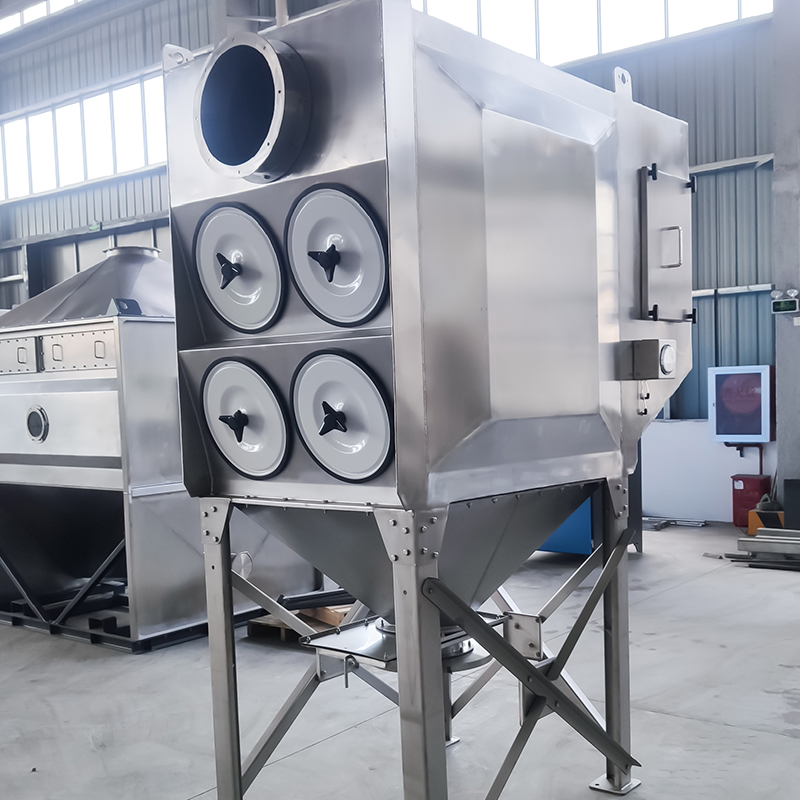

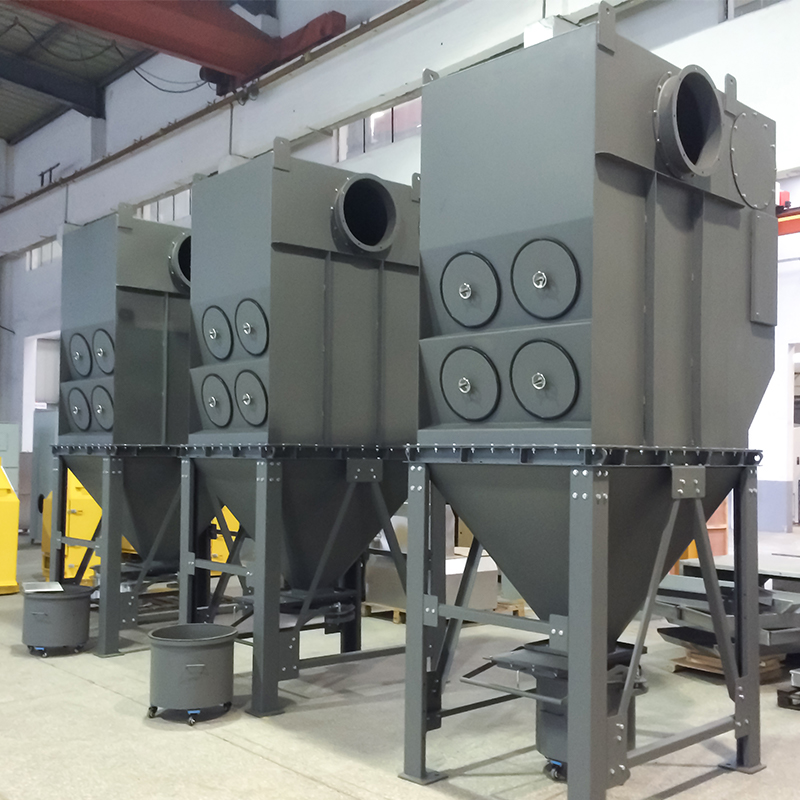

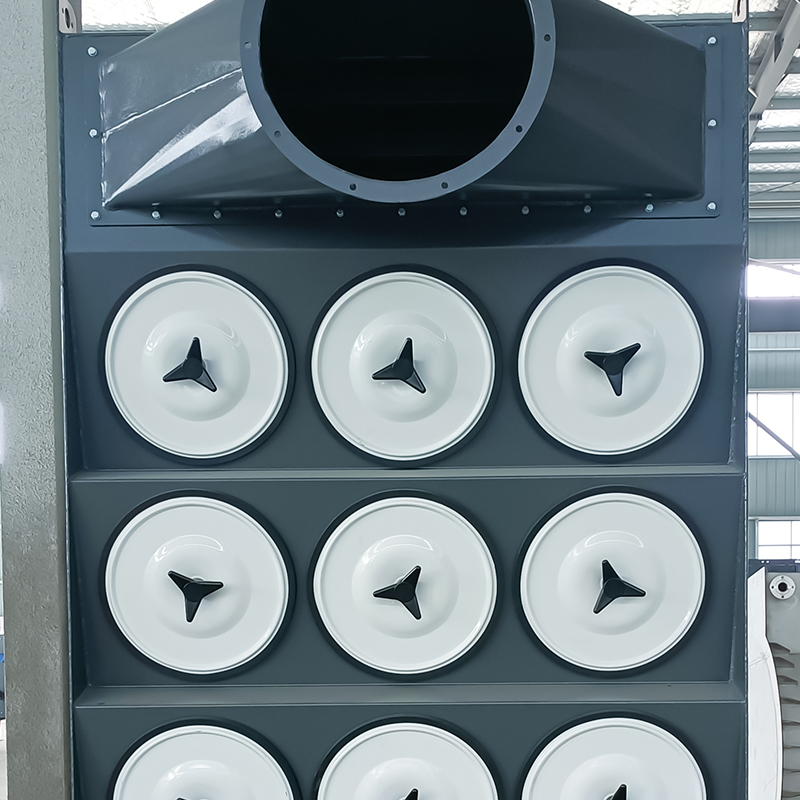

Bộ thu bụi hộp mực

Thông số kỹ thuật của máy hút bụi hộp mực độc lập

Công thức tính toán cho các công nghệ chính của máy hút bụi dạng hộp mực

1. Vận tốc lọc (v)

Vận tốc lọc là thể tích khí đi qua diện tích lọc hiệu quả của hộp lọc trong một đơn vị thời gian và là thông số thiết kế cốt lõi:
v = \frac{Q}{60 \times A}

- v: Tốc độ lọc (m/phút), thường được chọn dựa trên đặc tính của bụi (ví dụ: 1,0-2,0 m/phút đối với bụi khô, không dính, 0,5-1,0 m/phút đối với bụi dính);
- Q: Lưu lượng không khí xử lý (m³/h);
- A: Tổng diện tích lọc hiệu quả (m2).

2. Tổng diện tích lọc hiệu quả (A)

A = n \times A_1

- n: Số lượng lõi lọc;
- A_1: Diện tích lọc hiệu quả của một lõi lọc đơn (m2), tính từ kích thước lõi lọc: A_1 = \pi \times D \times L (D là đường kính lõi lọc, m; L là chiều dài lõi lọc, m).

3. Số lượng hộp lọc (n)

Xuất phát từ thể tích không khí và tốc độ lọc:
n = \frac{Q}{60 \times v \times A_1}

4. Điện trở của thiết bị (ΔP)

Tổng điện trở của bộ thu bụi hộp mực bao gồm điện trở của chính vật liệu lọc và điện trở của lớp bụi. Công thức thực nghiệm (ước tính) là:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Điện trở lõi lọc sạch (Pa), thường là 100-200 Pa;
- \Delta P_d: Điện trở lớp bụi (Pa), liên quan đến độ dày lớp bụi và tốc độ lọc. Trong quá trình vận hành, tổng điện trở thường được kiểm soát trong khoảng 1000-1500 Pa.

5. Thông số phun xung (đối với các mẫu làm sạch xung)

- Áp suất phun: Thông thường 0,4-0,6 MPa (khí nén);
- Thời gian phun: 0,1-0,2 giây/hộp lọc;
- Chu kỳ phun: Tùy thuộc vào cài đặt điện trở, thường là 30-120 giây (tự động điều chỉnh thông qua bộ điều khiển chênh lệch áp suất).

Công thức trên nên được điều chỉnh dựa trên các điều kiện vận hành thực tế (như nồng độ bụi, kích thước hạt và nhiệt độ) để đảm bảo thiết bị hoạt động hiệu quả và ổn định.
