Kịch bản ứng dụng
Tháp phun ngang được sử dụng rộng rãi trong các ngành công nghiệp sau:
- Công nghiệp hóa chất: Xử lý sương axit, sương kiềm, khí thải hữu cơ.
- Điện tử: Lọc khí thải chứa flo và các loại khí độc hại khác.
- Công nghiệp dược phẩm: Loại bỏ khí thải phát sinh trong quá trình lên men, tổng hợp.
- Luyện kim: Xử lý khói, bụi phát sinh trong quá trình luyện kim.
- Công nghiệp thực phẩm và dệt may: Xử lý mùi hôi và các hạt bụi phát sinh trong quá trình sản xuất.
Ⅰ.. Nguyên lý làm việc của tháp phun ngang
Tháp phun ngang là một thiết bị lọc khí hiệu quả, chủ yếu được sử dụng để xử lý các chất ô nhiễm trong khí thải công nghiệp như sương mù axit, sương mù kiềm, khí hữu cơ và các hạt vật chất.
1. Tiếp xúc dòng khí-lỏng
- Dẫn khí thải: Khí thải được đưa vào thân tháp nằm ngang thông qua hệ thống quạt, thường đi vào từ một phía hoặc giữa thân tháp.
- Hướng dòng khí: Khí thải chảy theo chiều ngang trong thân tháp, vuông góc với hướng chuyển động của chất lỏng phun, tạo thành tiếp điểm dòng chảy chéo.
- Giảm lực cản: Thiết kế luồng gió nằm ngang này giúp giảm lực cản dòng chảy của hệ thống một cách hiệu quả và giảm mức tiêu thụ năng lượng của quạt.
2. Phun và hấp thụ
- Hệ thống phun nước: Một vòi phun áp suất cao được lắp đặt trong tháp để nguyên tử hóa và phun chất lỏng hấp thụ (nước hoặc thuốc thử hóa học) tạo thành các giọt nhỏ.
- Chức năng của lớp độn: Khí thải đi qua lớp độn (như vòng Ball và vòng Lassi) và tiếp xúc hoàn toàn với màng chất lỏng trên bề mặt chất độn, làm tăng diện tích tiếp xúc khí-lỏng.
- Hấp thụ vật lý và hóa học: Các chất ô nhiễm được hấp thụ hoặc chuyển hóa thành chất vô hại thông qua quá trình hấp phụ vật lý hoặc phản ứng hóa học (như trung hòa axit-bazơ).
3. Làm tan sương và phát thải
- Thiết bị khử sương: Khí tinh khiết đi qua lớp khử sương (tấm lốc xoáy hoặc chất độn vòng lascill) để loại bỏ các giọt chất lỏng bị cuốn theo và ngăn ngừa ô nhiễm thứ cấp.
- Khí thải sạch: Khí đã qua xử lý được thải ra từ phía bên kia của tháp đạt tiêu chuẩn bảo vệ môi trường.
4. Vòng lặp và xử lý
- Tuần hoàn chất lỏng: Chất lỏng phun được thu gom từ đáy tháp và được tái sử dụng sau khi được tăng áp bằng bơm nước tuần hoàn nhằm giảm chi phí vận hành.
- Xử lý nước thải: Thay hoặc xử lý nước thải thường xuyên để tránh làm giàu chất gây ô nhiễm và ảnh hưởng đến hiệu quả lọc.
II. Phân tích thiết kế kết cấu tháp phun ngang
Tháp phun ngang có thiết kế nhỏ gọn nên phù hợp cho các ứng dụng công nghiệp có không gian hạn chế.
1. Kết cấu tháp
- Hình dáng và chất liệu: Cấu trúc hình trụ nằm ngang hoặc hình vuông, được làm bằng vật liệu chống ăn mòn (như PP, FRP, inox 304/316).

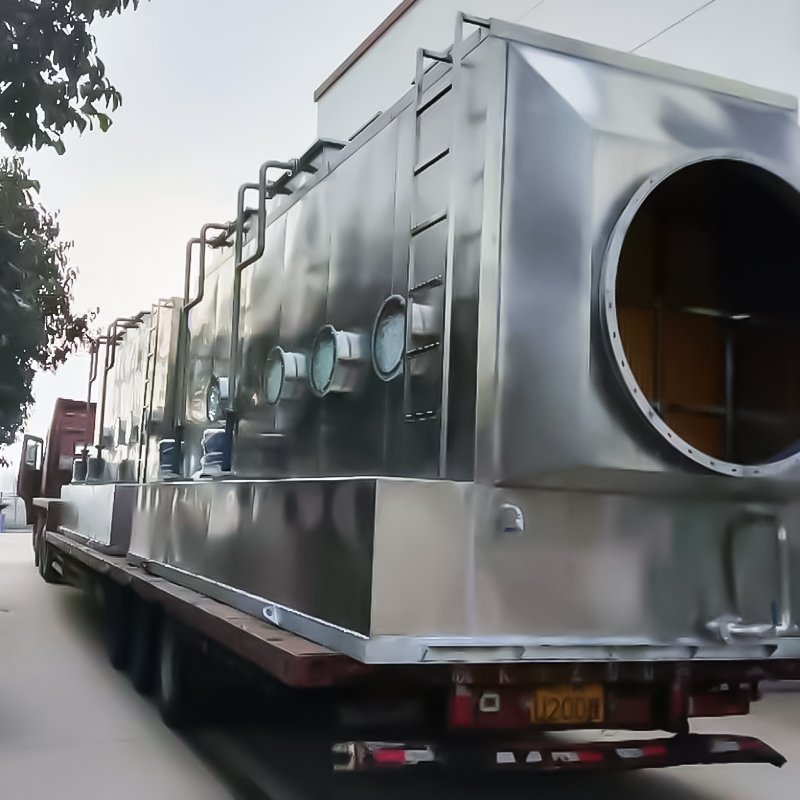

- Thiết kế mô-đun: Các kết nối mặt bích được phân đoạn tạo điều kiện thuận lợi cho việc vận chuyển và lắp đặt, thích ứng với các tốc độ luồng khí khác nhau.
2. Hệ thống phun
- Bố trí vòi phun: Bố trí theo chiều ngang, nhiều lớp đảm bảo độ phủ chất lỏng đồng đều và cải thiện hiệu quả tiếp xúc khí-lỏng.
- Lựa chọn chất lỏng phun: Nước hoặc thuốc thử hóa học như dung dịch axit hoặc kiềm được lựa chọn dựa trên thành phần khí thải để tăng cường khả năng hấp thụ.
3. Lớp đóng gói
- Loại bao bì: Bao bì hiệu quả cao, chẳng hạn như vòng Pall và vòng Raschig, mang lại diện tích bề mặt lớn và độ bền thấp.
- Thiết kế theo lớp: Nhiều lớp đóng gói tối ưu hóa việc phân phối khí-lỏng và ngăn ngừa tắc nghẽn và phân luồng.
4. Lớp sương mù
- Loại Demister: Tấm lốc xoáy hoặc vòng Raschig loại bỏ hiệu quả các giọt chất lỏng cuốn theo khí.
- Chống nhỏ giọt: Đảm bảo rằng khí thải không có giọt nước để tránh ăn mòn hoặc nhiễm bẩn thiết bị hạ lưu.
5. Hệ thống tuần hoàn
- Bể chứa nước tuần hoàn: Nằm ở đáy tháp, thu gom chất lỏng phun và được trang bị bộ điều chỉnh mức độ và theo dõi độ pH.
- Máy bơm nước tuần hoàn: Được làm bằng vật liệu chống ăn mòn (như nhựa hoặc thép không gỉ) đảm bảo hoạt động ổn định lâu dài.
6. Kết cấu phụ trợ

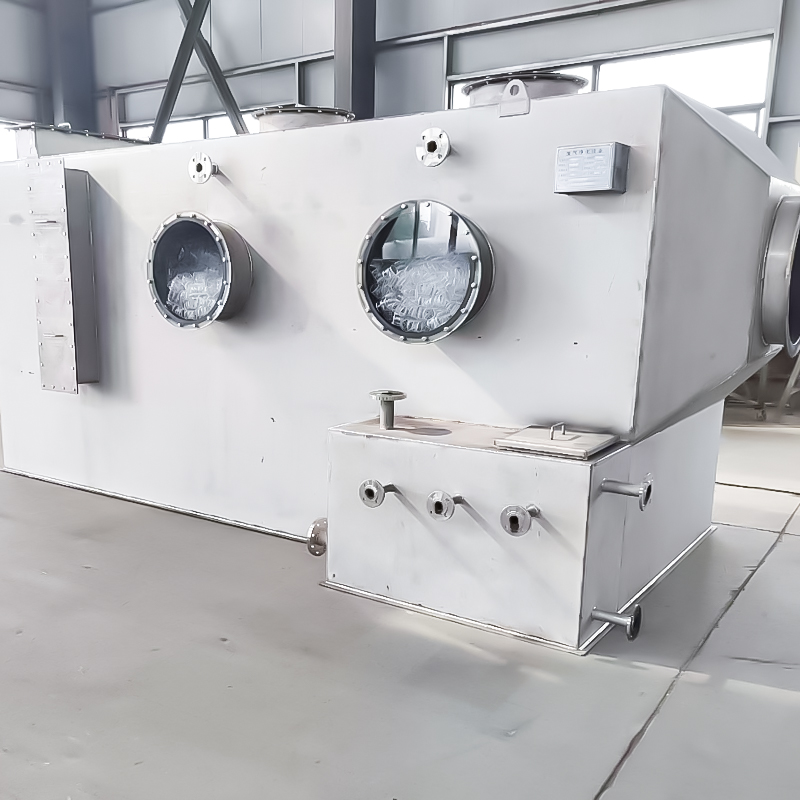

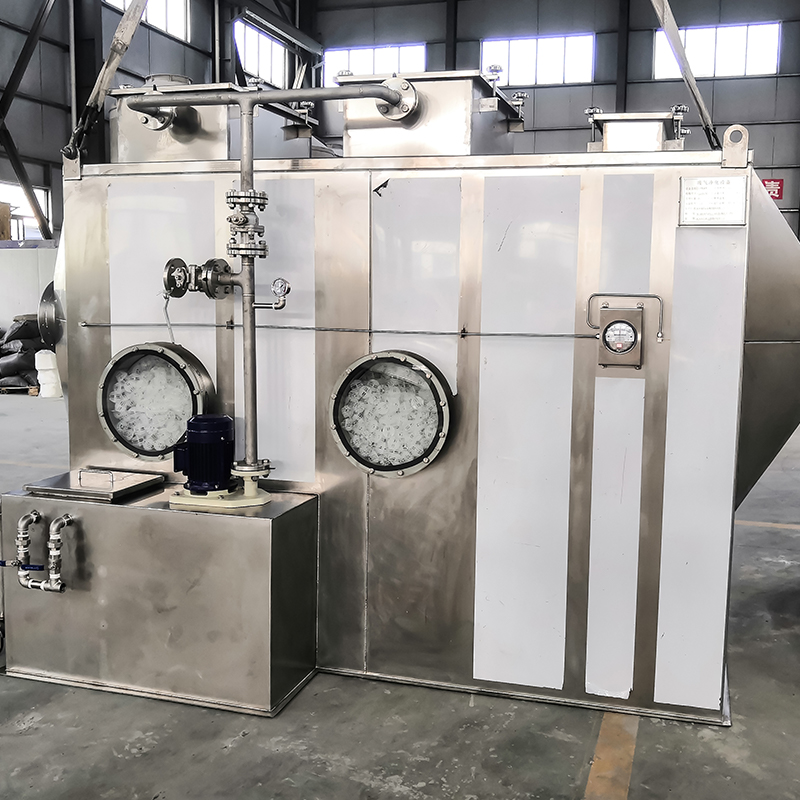

- Cổng kiểm tra và cửa sổ quan sát: Cửa sổ kiểm tra và cổng kiểm tra trong suốt được cung cấp để dễ dàng bảo trì và kiểm tra.
- Giá đỡ và đồ đạc: Các giá đỡ và đồ đạc ổn định đảm bảo thiết bị hoạt động ổn định.
III. Ưu điểm của tháp phun ngang
IV. Thiết kế những điểm chính
- Phân tích thông số khí thải: Xác định kích thước tháp và loại bao bì dựa trên thành phần, nồng độ, nhiệt độ và tốc độ dòng khí thải.
- Kiểm soát tỷ lệ khí-lỏng: Thiết kế hợp lý tốc độ dòng chất lỏng phun để đảm bảo đủ khả năng tiếp xúc và hấp thụ.
- Lựa chọn vật liệu: Lựa chọn vật liệu tháp thích hợp dựa trên đặc tính ăn mòn của chúng, chẳng hạn như PP và thép không gỉ.
- Biện pháp an toàn: Lắp đặt các thiết bị chống cháy nổ và giám sát khí gas để đảm bảo vận hành an toàn.
Dựa trên những phân tích trên, tháp phun ngang với hiệu suất cao, nhỏ gọn và khả năng chống ăn mòn đã trở thành thiết bị thiết yếu để xử lý khí thải công nghiệp. Chúng được áp dụng rộng rãi trong các điều kiện hoạt động khác nhau và giúp các công ty đạt được các tiêu chuẩn về môi trường.
| Tháp phun ngang có thể xử lý thể tích không khí từ 5000 - 30000 m³ và có thể tùy chỉnh theo nhu cầu thực tế. | |||||
| Số sê-ri | Tên | Thông số kỹ thuật (Dài * Rộng * Cao, đơn vị: mm) | Đơn vị | số lượng | Bình luận |
| 1 | Tháp phun ngang (xử lý thể tích không khí: 5000 m³/h) | 2500 (bao gồm kích thước đường kính thay đổi) * 1200 (không bao gồm kích thước bể nước) * 1800 | Đặt | 1 | 1. Vật liệu thiết bị bao gồm PP, thép không gỉ 304 và FRP, với độ dày được tùy chỉnh để đáp ứng các yêu cầu cụ thể của nhà máy. 2. Vận tốc tháp trống: 1,5 mét mỗi giây; 3. Hệ thống phun một lớp với vòi phun xoắn ốc 4 × 4 inch; 4. Một lớp bao bì vòng Pall Ø50mm ≥600mm; 5. Một lớp khử sương mù lưới thép PP ≥200mm; 6. Hai cổng kiểm tra kính cường lực trong suốt Ø500mm; 7. Đường kính đầu vào / đầu ra: 400mm; 8. Một bể định lượng hóa chất tích hợp ở bên cạnh; 9. Một cổng xả, cổng tràn, hệ thống bổ sung nước vận hành bằng phao thủ công/tự động; |
| - | Bơm tuần hoàn | 1,5kw | Đặt | 1 | Bơm trục đứng chống ăn mòn PP chịu axit và kiềm, lưu lượng: 169m³/h, độ cao: 15m, động cơ tiết kiệm năng lượng hai giai đoạn |
| 2 | Tháp phun ngang (xử lý thể tích không khí: 10000 m³/h) | 3000 (bao gồm kích thước đường kính thay đổi) * 1500 (không bao gồm kích thước bể nước) * 1800 | Đặt | 1 | 1) Vật liệu thiết bị bao gồm PP, thép không gỉ 304 và FRP, với độ dày được tùy chỉnh để đáp ứng các yêu cầu cụ thể của nhà máy; 2) Vận tốc tháp rỗng: 1,5 mét/giây; 3) Một lớp phun với sáu vòi phun xoắn ốc 4 inch; 4) Một lớp vòng Pall Ø50mm đóng gói ≥600mm; 5) Một lớp khử sương mù lưới thép PP ≥200mm; 6) Hai cổng kiểm tra kính cường lực trong suốt Ø500mm; 7) Đường kính đầu vào / đầu ra: ￠600mm; 8) Một bể định lượng hóa chất tích hợp ở bên cạnh. 9) Một cổng xả, cổng tràn, hệ thống bổ sung nước vận hành bằng phao thủ công/tự động; |
| - | Bơm tuần hoàn | 2,2kw | Đặt | 1 | Bơm trục đứng chống ăn mòn PP chịu axit và kiềm, lưu lượng: 24m³/h, nâng: 20m, động cơ tiết kiệm năng lượng hai giai đoạn |
| 3 | Tháp phun ngang (xử lý thể tích không khí: 15000 m³/h) | 3600 (bao gồm kích thước đường kính thay đổi) * 1500 (không bao gồm kích thước bể nước) * 1800 | Đặt | 1 | 1. Vật liệu thiết bị bao gồm PP, thép không gỉ 304 và FRP, với độ dày được tùy chỉnh để đáp ứng các yêu cầu cụ thể của nhà máy. 2. Vận tốc tháp trống: 1,5 mét mỗi giây; 3. Hệ thống phun một lớp với 8 vòi phun xoắn ốc 1/4 inch; 4. Một lớp bao bì vòng Pall Ø50mm ≥600mm; 5. Một lớp khử sương mù lưới thép PP ≥200mm; 6. Hai cổng kiểm tra kính cường lực trong suốt Ø500mm; 7. Đường kính đầu vào / đầu ra: 700mm; 8. Một bể định lượng hóa chất tích hợp ở bên cạnh; 9. Một cổng xả, cổng tràn, hệ thống bổ sung nước vận hành bằng phao thủ công/tự động; |
| - | Bơm tuần hoàn | 3,75kw | Đặt | 1 | Bơm trục đứng chống ăn mòn PP chịu axit và kiềm, lưu lượng: 28m³/h, độ cao: 28m, động cơ tiết kiệm năng lượng hai giai đoạn |
| 4 | Tháp phun ngang (xử lý thể tích không khí: 20000 m³/h) | 4200 (bao gồm kích thước đường kính thay đổi) * 1500 (không bao gồm kích thước bể nước) * 1800 | Đặt | 1 | 1) Vật liệu thiết bị bao gồm PP, thép không gỉ 304 và FRP, với độ dày được tùy chỉnh để đáp ứng các yêu cầu cụ thể của nhà máy. 2) Vận tốc tháp rỗng: 1,5 mét/giây; 3) Một lớp phun với 8 vòi phun xoắn ốc 1/4 inch; 4) Một lớp vòng Pall Ø50mm đóng gói ≥600mm; 5) Một lớp khử sương mù lưới thép PP ≥200mm; 6) Hai cổng kiểm tra kính cường lực trong suốt Ø500mm; 7) Đường kính đầu vào / đầu ra: 800mm; 8) Một bể định lượng hóa chất tích hợp ở bên cạnh. 9) Một cổng xả, cổng tràn, hệ thống bổ sung nước vận hành bằng phao thủ công/tự động; |
| Bơm tuần hoàn | 3,75kw | Đặt | 1 | Bơm chống ăn mòn PP chạy khô dọc Tốc độ dòng chảy: 28 m³/h Đầu: 28 m Động cơ tiết kiệm năng lượng cấp 2 Thương hiệu: Riyiguobao | |
| 5 | Tháp phun ngang (xử lý thể tích không khí: 25000 m³/h) | 4100 (bao gồm kích thước đường kính thay đổi) * 2000 (không bao gồm kích thước bể nước) * 1900 | Đặt | 1 | 1. Vật liệu thiết bị bao gồm PP, thép không gỉ 304 và FRP, với độ dày được tùy chỉnh để đáp ứng các yêu cầu cụ thể của nhà máy. 2. Vận tốc tháp trống: 1,5 mét mỗi giây; 3. Hệ thống phun một lớp với 10 vòi phun xoắn ốc 4 inch; 4. Một lớp bao bì vòng Pall Ø50mm ≥600mm; 5. Một lớp khử sương mù lưới thép PP ≥200mm; 6. Hai cổng kiểm tra kính cường lực trong suốt Ø500mm; 7. Đường kính đầu vào / đầu ra: ￠900mm; 8. Một bể định lượng hóa chất tích hợp ở bên cạnh; 9. Một cổng xả, cổng tràn, hệ thống bổ sung nước vận hành bằng phao thủ công/tự động; |
| - | Bơm tuần hoàn | 5,5kw | Đặt | 1 | Bơm dọc chống ăn mòn PP chịu axit và kiềm, lưu lượng: 38m³/h, độ cao: 32m, động cơ tiết kiệm năng lượng hai giai đoạn, nhãn hiệu: Rizhao Guobao; |
| 6 | Tháp phun ngang (xử lý thể tích không khí: 30000 m³/h) | 4500 (bao gồm kích thước đường kính thay đổi) * 2000 (không bao gồm kích thước bể nước) * 1900 | Đặt | 1 | 10. Vật liệu thiết bị bao gồm PP, thép không gỉ 304 và FRP, với độ dày được tùy chỉnh để đáp ứng các yêu cầu cụ thể của nhà máy. 11. Vận tốc tháp rỗng: 1,5 mét mỗi giây; 12. Hệ thống phun một lớp với 13 vòi phun xoắn ốc 4 inch; 13. Một lớp bao bì vòng Pall Ø50mm ≥600mm; 14. Một lớp khử sương mù lưới thép PP ≥200mm; 15. Hai cổng kiểm tra kính cường lực trong suốt Ø500mm; 16. Đường kính đầu vào / đầu ra: ￠1000mm; 17. Một bể định lượng hóa chất tích hợp ở bên cạnh. Một cổng xả, cổng tràn, hệ thống bổ sung nước vận hành bằng phao thủ công/tự động; |
| - | Bơm tuần hoàn | 7,5kw | Đặt | 1 | Bơm dọc chống ăn mòn PP chịu axit và kiềm, lưu lượng: 50m³/h, độ cao: 38m, động cơ tiết kiệm năng lượng hai giai đoạn, nhãn hiệu: Rizhao Guobao; |
| - | Thông số kỹ thuật khác Tùy chỉnh không chuẩn | - | - | - | |
