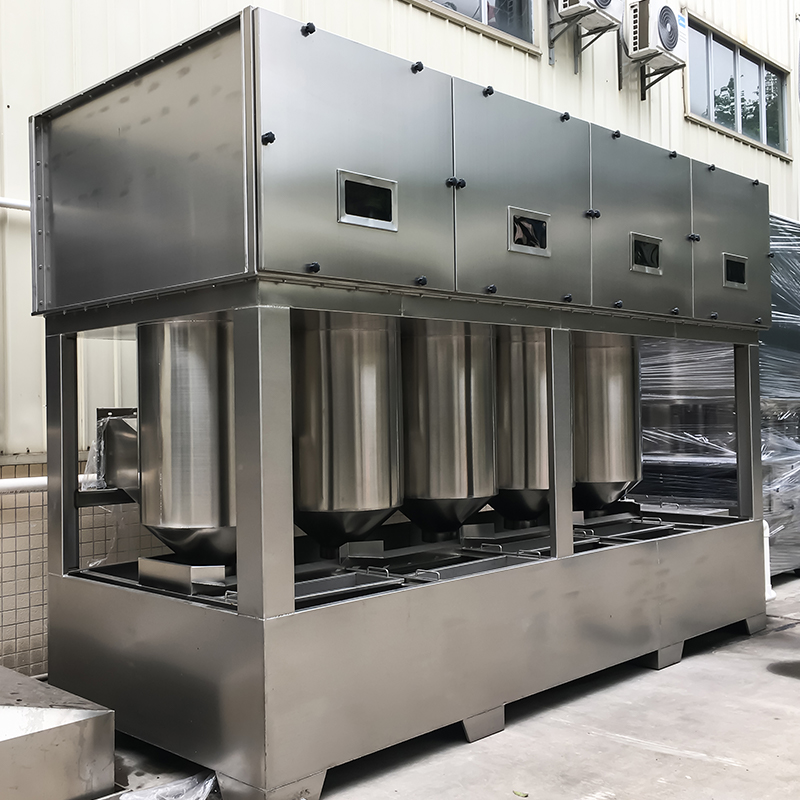

Tháp phun lốc xoáy lai

Tháp lốc xoáy lai (còn được gọi là "Tháp phun lốc xoáy lai" hoặc "Tháp lốc xoáy lai")

Đây là thiết bị lọc ướt tích hợp quá trình tách ly tâm xoáy tốc độ cao với khả năng hấp thụ phun nhiều lớp trong một tháp duy nhất. Nó kết hợp năm cơ chế: quán tính, ly tâm, va chạm, nhũ hóa và hấp thụ, hoàn thành toàn bộ quá trình "thu giữ vật chất dạng hạt, hấp thụ khí ô nhiễm, khử sương và khử nước" trong cùng một thiết bị.

I. Nguyên tắc làm việc (Tích hợp bốn bước)

1. Cuốn theo lốc xoáy

Khí thải chứa đầy bụi hoặc chất ô nhiễm, dưới áp suất âm của quạt, đi vào "máy tạo lốc xoáy" (lốc xoáy cánh dẫn hướng) ở đáy tháp theo phương tiếp tuyến. Luồng khí được tăng tốc ngay lập tức lên 15-25 m/s, tạo ra trường dòng xoáy cao.

2. Nhũ hóa khí-lỏng

Một máy bơm nước tuần hoàn ở đáy tháp đưa chất lỏng hấp thụ (nước, dung dịch kiềm hoặc chất oxy hóa) đến vòi phun xoắn ốc ở đỉnh tháp, nơi nó được phun theo hướng ngược dòng. Dưới tác động của dòng xoáy tốc độ cao, các giọt chất lỏng bị cắt và nguyên tử hóa thành các giọt có kích thước micron, sau đó được trộn kỹ với luồng không khí xoáy để tạo thành "hệ thống nhũ tương khí-lỏng". • Các hạt: Lực ly tâm ném chúng về phía thành tháp, nơi chúng va chạm với màng chất lỏng và bị cuốn xuống dưới.
• Các chất ô nhiễm dạng khí (HCl, NH₃, BTEX, v.v.): Hòa tan, trung hòa hoặc oxy hóa trong vùng nhũ hóa.

3 Tách ly tâm
Hệ thống nhũ hóa đi vào xi lanh ly tâm "hội tụ-phân kỳ", tại đây bán kính dòng chảy giảm dần và lực ly tâm tăng theo cấp số nhân. Các giọt mật độ cao và các hạt bụi được ném về phía các bức tường, chảy dọc theo các bức tường vào bể chứa. Khí khô tinh khiết hội tụ về trục trung tâm và bay lên.

4 Đóng gói Giặt mịn
Luồng không khí tăng lên sau đó đi qua một hoặc hai lớp đệm (vòng Pall hoặc quả bóng rỗng) và phun thứ cấp để loại bỏ thêm các chất gây ô nhiễm còn sót lại. Một tấm tôn hoặc lưới thép ở phía trên chặn các giọt khí bị cuốn theo và khí sạch cuối cùng được quạt thải ra để đáp ứng các tiêu chuẩn.
Toàn bộ quá trình bao gồm một chu trình chất lỏng khép kín và trầm tích thường xuyên được loại bỏ bằng thiết bị cạo hoặc loại bỏ bùn.

II. Đặc điểm kết cấu
• Thiết kế tích hợp: Phần phun xoáy phần phun phụ phần khử sương, tích hợp bốn chức năng, chiếm ít hơn 60% diện tích của tháp phun thông thường có cùng thể tích không khí.
• Đầu phun không gây tắc: Sử dụng đầu phun xoắn ốc đường kính lớn có lõi lọc bên trong nên ít bị tắc do cặn sơn và sợi.
• Mô-đun xoáy có thể tháo rời: Được làm bằng SUS304/316L hoặc FRP, có thể tháo rời và thay thế hoàn toàn nếu bị mòn.
• Điều khiển tần số biến tần PLC: Tự động điều chỉnh tốc độ quạt dựa trên chênh lệch áp suất, tiết kiệm hơn 30% năng lượng.

III. Các ứng dụng khí/bụi có thể áp dụng
Những cân nhắc trong thiết kế các chất gây ô nhiễm điển hình của ngành
Sơn phun ô tô/nội thất Sương mù sơn, VOC gốc benzen, bụi dính Thân tháp: SUS304, chất keo tụ phun sương sơn được thêm vào nước tuần hoàn
Mài/Đánh bóng phần cứng Bụi kim loại (có chứa dầu) Máy tiền lốc xoáy để loại bỏ các hạt lớn, tháp được trang bị máy cạo
Hóa chất/dược phẩm HCl, NH₃, HF, dichloromethane Hấp thụ hai giai đoạn: dung dịch tiền kiềm/oxy hóa trước nước
Nhà máy đốt rác/xử lý nước thải Mùi, NH₃, H₂S Thân tháp: FRP chống ăn mòn, nước tuần hoàn được bổ sung natri hypoclorit
Khí thải của lò hơi/lò nung: Khói, SO₂, NOₓ Làm mát đến <80°C trước khi vào tháp

IV. Các chỉ số hiệu suất kỹ thuật (Giá trị tiêu biểu)
• Lưu lượng gió: 5.000–80.000 m³/h (có thể mở rộng song song)
• Hiệu suất loại bỏ bụi: ≥99% (hạt ≥1 μm)
• Hiệu quả loại bỏ sương mù: ≥95%
• Độ giảm áp: 800-1200 Pa
• Nhiệt độ hoạt động: ≤80°C (FRP); 150°C (SUS316L)

V. Ưu điểm so với tháp phun thông thường
① Quá trình phân tách trước ly tâm giúp giảm 70% tải trọng chất độn, khiến nó ít bị tắc nghẽn hơn.
② Luồng khí luân chuyển giúp tăng cường truyền khối, tăng hiệu suất lọc lên hơn 15% đối với các thiết bị có cùng thể tích.
③ Không có bộ phận chuyển động, đơn giản hóa việc bảo trì, với chi phí bảo trì hàng năm dưới 2% vốn đầu tư thiết bị.

Tháp lốc xoáy lai sử dụng cơ chế kết hợp "phun nhiều giai đoạn lốc xoáy tốc độ cao" để thu giữ đồng thời các hạt vật chất và hấp thụ các chất ô nhiễm dạng khí ngay cả trong các điều kiện vận hành phức tạp như bụi có độ nhớt cao, sương mù dầu, tắc nghẽn và lượng không khí lớn. Đây là sự lựa chọn hiệu quả cao để xử lý trước khí thải hoặc thanh lọc sâu trong các ngành công nghiệp như phun thuốc, kỹ thuật hóa học và luyện kim.
